当叶面有一定水汽时，叶面很容易受一些真菌和细菌疾病的感染。叶面湿度传感器能够测定叶面上湿度的存在以及持续的时间，这样研究者或生产者就能预知疾病的发生，从而对植物或农作物采取相关的保护措施。

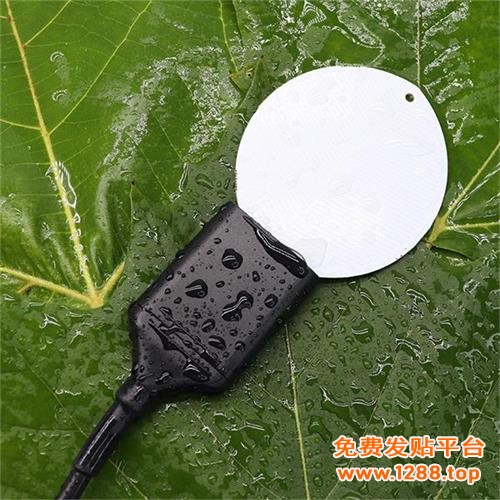

叶面温湿度传感器能够对叶面湿度进行精准的测量，能够监测到叶面的微量水分或冰晶残留。传感器外形采用仿叶片设计，真实模拟页面特性，因而能够更准确地反映出叶面环境的情况。它通过仿叶片介质的上表面介电常数的变化，来测量水或冰的存在量。耗电量低，可进行长期不间断监测。其安装简便，既可以悬挂在温室的大棚上，也可以气象站的桅杆上。



技术参数

测量范围 叶面温度-20~80℃

叶面湿度0~100%

响应时间 ＜1s

精度 ±1℃（25℃）；±5%（25℃,0-50%）

输出信号 RS485 ModbusRTU通讯规约

工作电压 DC9~24V

工作电流 17ma（DC12V）

功    耗 DC12V <=0.22W

标配线长 3米

稳定时间 通电后约10秒

防护等级 IP65



接线定义

输出电缆线，485输出传感器出厂标配一条1.5米四芯电缆，电缆规格为0.2mm²四芯屏蔽电缆，接线颜色定义为：

485输出颜色定义

红色 电源正极

黑色 电源负极

黄色 A

蓝色 B



通讯协议

传感器默认站号：0xFF

波特率：9600

数据位：8

停止位：1

检验位：无

流控制：无



A、读站号：（固定命令）

设备地址 功能码 起始寄存器地址 寄存器个数 CRC校验

00 03 0001 0001 CRCloCRChi



回复

设备地址 功能码 数据长度 数据 CRC校验

00 03 02 00xx CRCloCRChi（XX=01-ff）



示例

读站号

命令00 03 00 01 00 01 D4 1B

回复00 03 02 00 FF C5 C4



B、写站号：

设备地址 功能码 起始寄存器地址 寄存器个数 数据长度 数据(新站号) CRC校验

00 10 0001 0001 02 00xx CRCloCRChi（XX=0x01-0xFF）



回应

设备地址 功能码 起始寄存器地址 寄存器个数 CRC校验

00 10 0001 0001 CRCloCRChi



示例

命令00 10 00 01 00 01 02 00 33 EA 04

回复00 10 00 01 00 01 51 D8



C.读数据命令（单叶面湿度型）

主机发送命令格式：

设备地址 功能码 起始寄存器地址 寄存器个数 CRC校验

xx 03 0001 0001 CRCloCRChi



从机响应命令格式：

设备地址 功能码 数据长度 数据 CRC校验

xx 03 02 00yy CRCloCRChi



示例：

命令：FF 03 00 00 00 01 91 D4

回复：FF 03 02 00 11 51 9C

叶面湿度 = 00 11  = 17/10 = 1.7  %



D.读数据命令（叶面温湿度型）

主机发送命令格式：

设备地址 功能码 起始寄存器地址 寄存器个数 CRC校验

xx 03 0000 0002 CRCloCRChi



从机响应命令格式：

设备地址 功能码 数据长度 数据 CRC校验

xx 03 04 00yy CRCloCRChi



示例：

命令：FF 03 00 00 00 02 D1 D5

回复：FF 03 04 00 11 0E BA 30 2A

叶面湿度 = 00 11  = 17/10 = 1.7  %

叶面温度 = 0E BA  = 3770/100-20 = 17.7℃



质保及售后：

保修承诺：产品自交付期起质保期为12个月（因未按照相应的技术要求操作或其他的人为行为导致产品发生问题除外）。

售后承诺：用户可以通过电话咨询有关技术问题，并得到明确的解决方案。若属于产品本身质量问题可返厂维修或更换。
