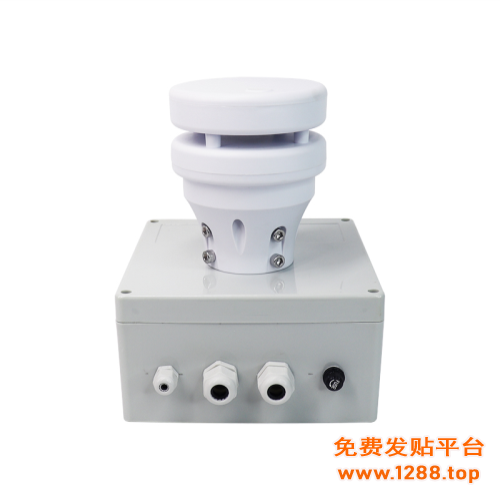

耘农智慧自主研发生产的XF-CQ19风速风向检测器是一款利用超声波在空气中的传播时间差来测量风速、风向的测量仪器。与传统的机械式风速风向仪相比，具有磨损小、使用寿命长、响应速度快等特点。

二、产品特点

（1）实时检测

（2）反应灵敏

（3）维护简便

三、外形尺寸及安装说明

风速风向检测器为一体化设计，安装时应安装在隧道行车方向的右侧，隧道内墙壁高度3米位置。



四、技术参数

检测范围 风速 -40米/秒至40米/秒，风向0-360°（可选）

测量角度 垂直≥20°水平≥20°

测量精度 风速：

±（0.3+0.03v）m/s（≤30M/S）

±（0.3+0.05v）m/s（≥30M/S）

v 为标准风速

风向：

±3°（风速＜10m/s 时）

环境温度 -40-65℃

环境湿度 0-100％RH（无冷凝）

通讯接口 2路4-20mA，1路RS485，1路继电器报警输出

供电电压 220V±15%VAC  50HZ

防护等级 IP65

整机重量 2.5kg

外形尺寸 149.1*116*166mm



4-20mA转换对照表

电流与风速对照表如图所示：

电流与风向

五、Modbus RTU通讯协议

（1） CRC 说明

以下所有说明中，MODBUS RTU 协议中的 CRC16 两字节，按照 MODBUS规定：低字节前，高字节在后。 以下说明中，假定传感器站号 0xFF（传感器缺省站号为 FF）

（2）校验

用于判断接收信息是否出错，校验方法采用的是16位冗余循环码（CRC16），校验对象为除去检验字节本身的所有字节。校验码采用低字节在前，高字节在后。

   校验计算方式代码如下：

  int  CRC_Check(unsigned char *m_Data,short m_Size)

{

    int i0,i1;

    char CRC16Lo,CRC16Hi, SaveHi,SaveLo;

    CRC16Lo = 0xFF; CRC16Hi = 0xFF;

    for(i0=0;i0
